ClarityAir - Outdoor Transparent LED Series

Outdoor Transparent Media Facade

ClarityAir - Outdoor Transparent LED Series

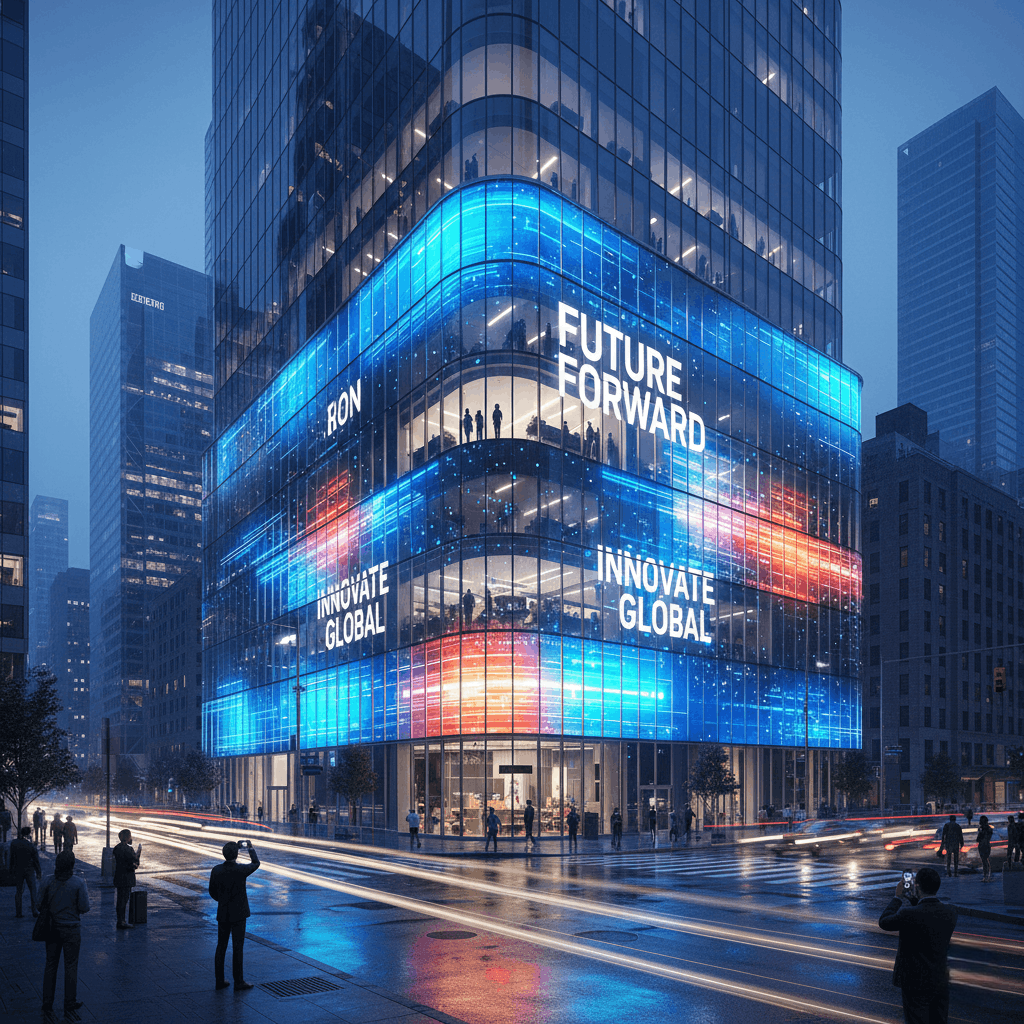

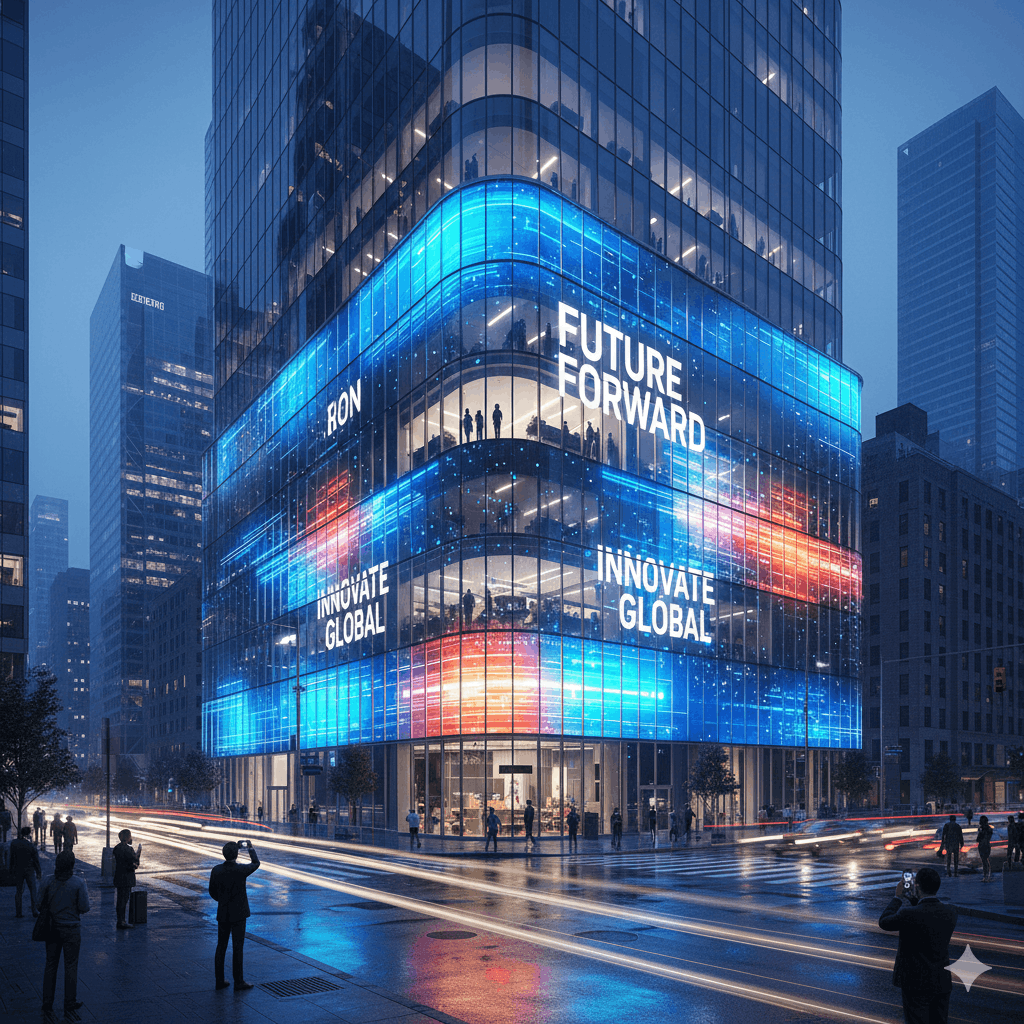

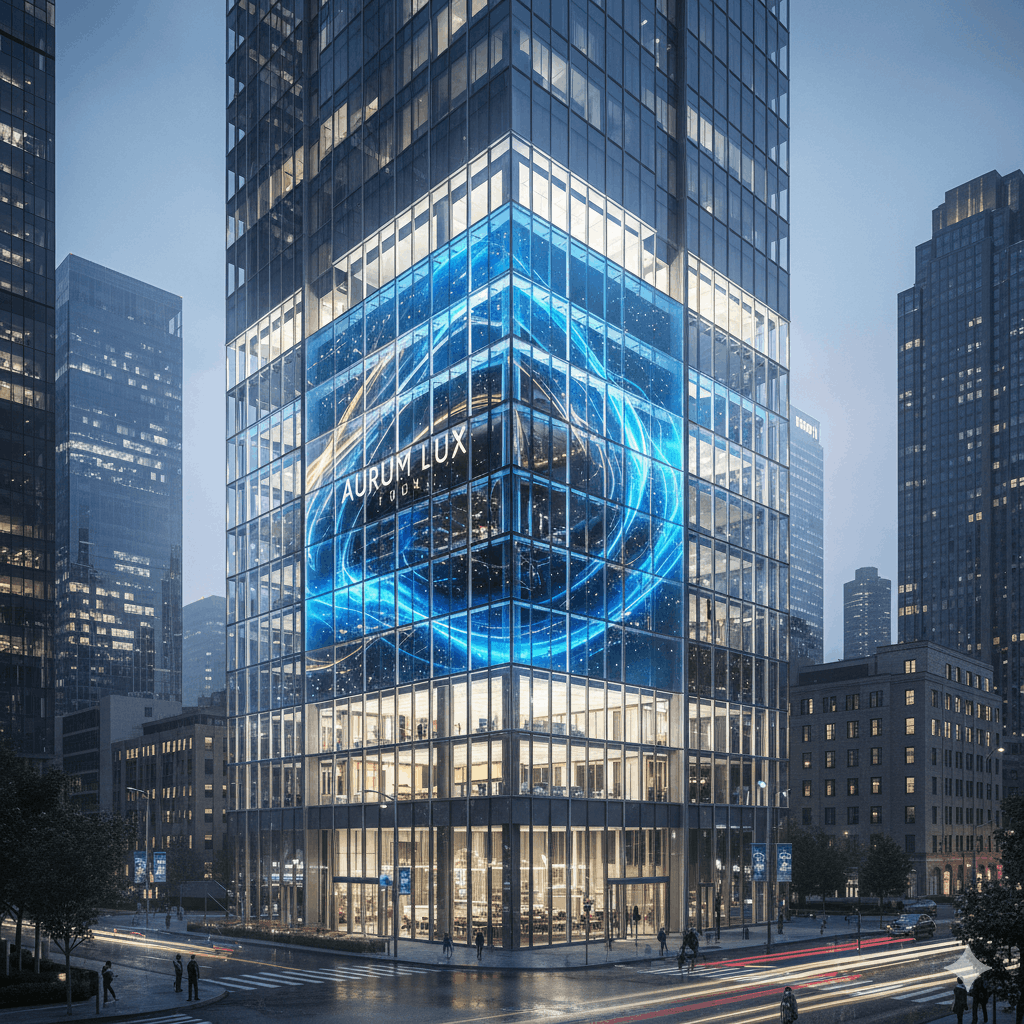

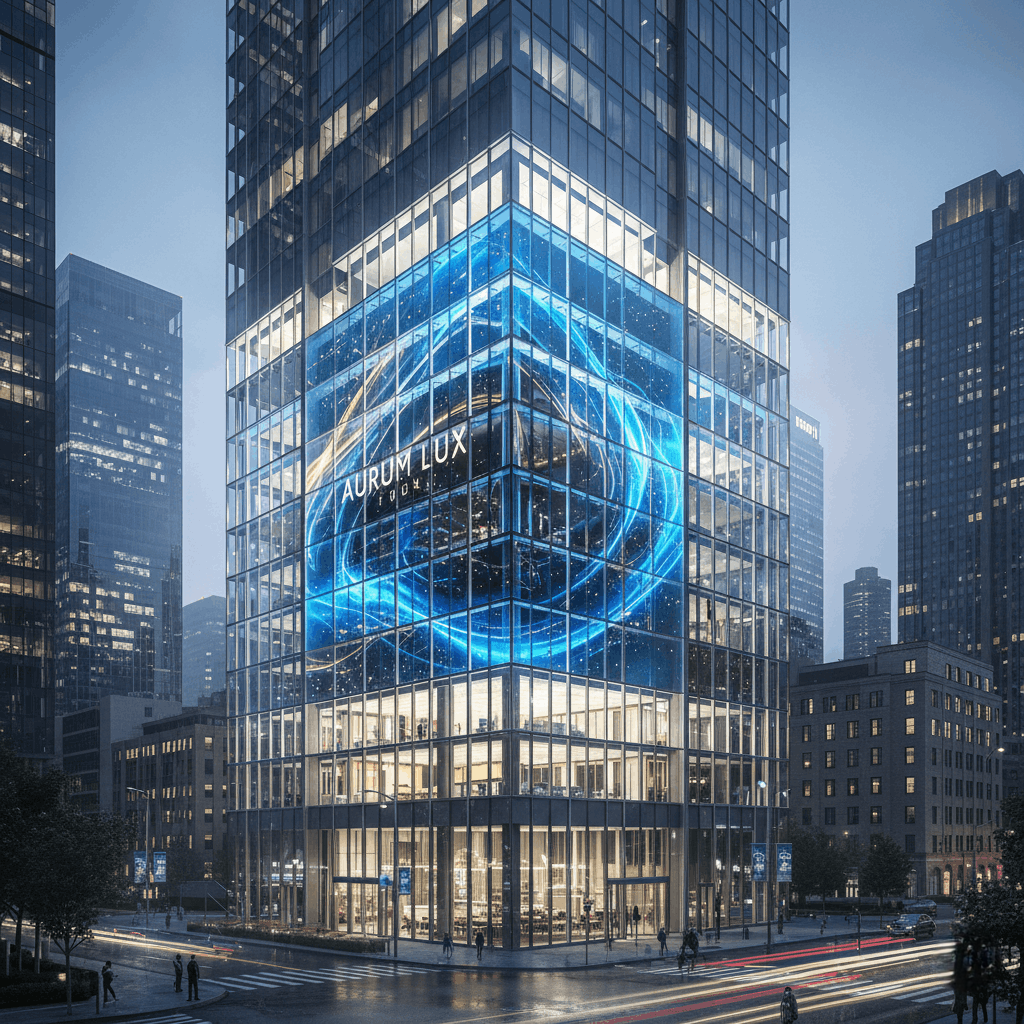

High Transparency. Maximum Brightness. The ClarityAir Series is a lightweight, mesh-like display designed for building facades, offering high transparency (up to 70%) to maintain indoor light and views. It delivers extreme brightness (up to 8,000 nits) and is fully IP-rated for 24/7 outdoor operation in any weather.

ClarityAir Transparent Mesh LED
Extreme Flexibility for Curved & Wavy Designs
Custom Shapes with Seamless Splicing
Front-Maintenance Magnetic Modules
Compatible with Columns, Spheres & Concave Walls
Fine-Pitch Indoor Options (e.g., P1.56)
Indoor & Outdoor Versions Available

Product Features

Key Highlights

High Transparency

Engineered for maximum light transmission while maintaining visual quality.

Daylight Visibility

Designed to remain bright and clear even under direct sunlight.

Outdoor Reliability

Durable construction ensures stable performance in harsh environments.

Low Power Consumption

Efficient performance with maximum ≤520W per square meter.

Ultra High Brightness

Offers exceptional clarity with 8000–10000 nits brightness output.

Heat Dissipation & Wind Resistance

Die-cast aluminum structure enhances cooling and withstands strong wind loads.

Fast Installation & Easy Maintenance

Supports quick assembly with front and rear service accessibility.

Low Failure Rate

Highly reliable LED performance with a failure rate below 2%.

Multiple Cabinet Size Options

Available in various dimensions to match complex design requirements.

Technical Specifications

Technical Parameters Specifications
Pixel Configuration DIP570
Pixel Pitch (mm) 15.625×31.25
Pixel Matrix per Panel 64×32
Pixel Density (pixels/㎡) 2048
Cabinet Dimensions (L×W×H) (mm) 1000×1000×85
Module Dimensions (L×W×H) (mm) 500×250×25
Transparency Rate ≥41%
Panel Material Aluminum profile
Cabinet Weight (kg/panel) 18.7
Module Weight (kg/panel) 0.96
Color Grayscale (Bit) 14–16 bit
Gray Scale per Color (level) 16384
Refresh Rate (Hz) 3840
Driving Type Static
Signal Transmission Distance (m) CAT5 cable: <100 m;
Single mode fiber: <10 km
Brightness (Cd/㎡) 8000–10000 Nits
Optimal Horizontal Viewing Angle (°) 110
Optimal Vertical Viewing Angle (°) 55
AC Input Voltage (V) AC: 200–240V
AC Input Frequency (Hz) 60
AC Input Power Maximum Value (W/㎡) 520/560
AC Input Power Typical Value (W/㎡) 175/185
Storage Temperature (℃) -40 to 70
Working Temperature (℃) -40 to 50
IP Rating (Front/Rear) IP65 / IP54
Storage Humidity (RH) 10%–90%
Working Humidity (RH) 10%–90%
Lifetime Typical Value (hrs) 100000
Cabinet Installation Type Fixed
Riging Quantity (Vertical) (PCS) \
Certification CE, FCC, ROHS, EMC, LVD, BIS
